Přesná výroba s vlastním strojním vybavením

Spolehněte se na přesnou strojírenskou výrobu jednotlivých dílů i celých sestav v našem vlastním výrobním provozu. Máme bohaté zkušenosti s výrobou forem, dílů pro automobilový, letecký, zdravotnický či optický průmysl, elektrod a měřicích a montážních přípravků. K plné spokojenosti zákazníků jsme realizovali také výrobu řady atypických dílů.

dilna

Obrábíme plasty, hliníkové slitiny, barevné kovy, ocel (vč. nerezové), titan a další materiály. Disponujeme vlastním konstrukčním oddělením a ve spolupráci s mateřskou společností SolidVision zajišťujeme také přesné 3D skenování vašich stávajících dílů a jejich převod do 3D modelů či aditivní výrobu (3D tisk).

Naše pracoviště je vybaveno výkonným CAM softwarem SolidCAM.

Výrobu dle vaší poptávky realizujeme na těchto moderních strojích:

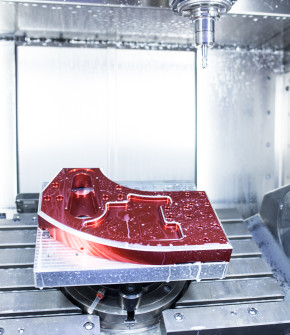

CNC – obráběcí centrum HERMLE C20 (5 os)
Pracovní rozsah os X/Y/Z [mm] 600/450/450
Osa A [°] ±115
Osa C [°] 360
Max. rozměr obrobku pro 5 os obrábění (větší díly nutno konzultovat); osy X/Y/Z [mm] cca 300/300/200
Maximální hmotnost obrobku [kg] 300
Vřeteno IS040
Vřeteno [ot./min] 18000
Zásobník nástrojů [ks] 30
Obráběné materiály ocel, hliník, nerez, plast, titan
Řídicí systém Heidenhain iTNC530
Tvorba programů SolidCAM (3D, 5 os souvisle)
CNC – obráběcí centrum HERMLE C250 (5 os)
Pracovní rozsah os X/Y/Z [mm] 600/550/450
Osa A [°] +/-115
Osa C [°] 360
Max. rozměr obrobku pro 5 os obrábění (větší díly nutno konzultovat); [mm] d360
Maximální hmotnost obrobku [kg] 300
Vřeteno ISO40
Vřeteno [ot./min] 15000
Zásobník nástrojů [ks] 30
Obráběné materiály ocel, hliník, nerez, plast, titan
Řídicí systém Heidenhain TNC 640
Tvorba programů SolidCAM (3D, 5 os souvisle)

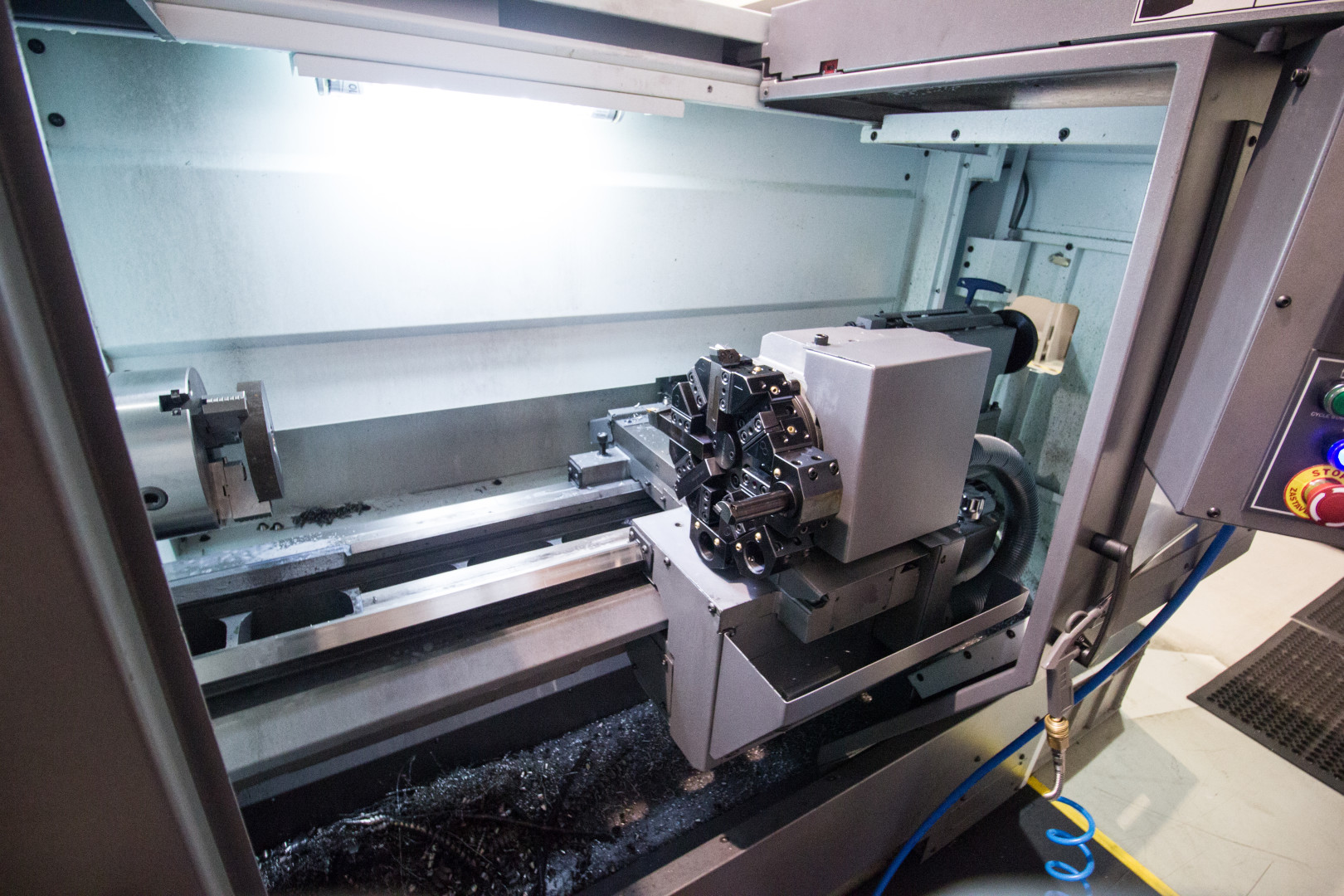

CNC – hrotový soustruh Pinacho ST-225
Pracovní rozsah – oběžný průměr nad ložem [mm] 450
Oběžný průměr nad příčným suportem [mm] 260
Vzdálenost mezi hroty [mm] 1000
Vřeteno – sklíčidlo [mm] 250
Vrtání vřetena [mm] 65
Maximální otáčky 3000
Nástrojová hlava 8 pozic s průřezem 25×25
Řídící systém Siemens 828D
Koník s otočným hrotem Ano
Luneta + lícní deska pevná i pohyblivá luneta + lícní deska
Obráběné materiály ocel, hliník, nerez, plast
CNC - obráběcí centrum DMG CLX 450 4V
Pracovní rozsah – oběžný průměr nad ložem [mm] 650
Oběžný průměr nad příčným suportem [mm] 465
Vzdálenost mezi hroty [mm] 600
Vřeteno – sklíčidlo [mm] 315
Vrtání vřetena [mm] 80
Maximální otáčky 12 pozic s průřezem 25×25
Řídící systém Siemens 840D SchopTurn
Koník s otočným hrotem Ano, hydraulika
Luneta + lícní deska NE
Obráběné materiály ocel, hliník, nerez, plast
CNC – frézovací centrum DOOSAN DNM 650 (3 osy)
Pracovní rozsah os X/Y/Z [mm] 1270/670/625
Maximální vzdálenost vřetene od stolu [mm] 800
Rozměr pracovního stolu [mm] 1300 × 670
Zatížení stolu [kg] 1000
4. osa s oběžným průměrem nad pracovním stolem [mm] ANO, ⌀260 (s oběžným ⌀ nad pracovním stolem 330)
Maximální otáčky vřetena [ot./min] 12500
Zásobník nástrojů [ks] 30
Řídicí systém DOOSAN FANUC i-series
Obráběné materiály ocel, hliník, nerez, plast, titan
Tvorba programů 2D na stroji, 3D SolidCAM

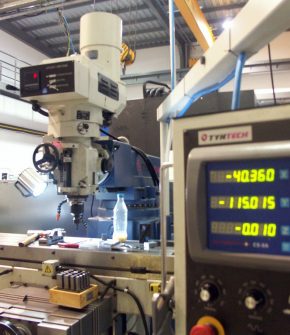

Nástrojařská konzolová frézka TYNTECH TTM 4 HEV5-W
Vrtáni pinolou s automatickým posuvem [mm] 127
Strojní posuv os X, Y, Z Ano
Pracovní stůl [mm] 1500 × 300
Maximální zatíženi stolu [kg] 420
Dělicí přístroj BS2 s náhonem
Obráběné materiály ocel, hliník, nerez, plast, litina

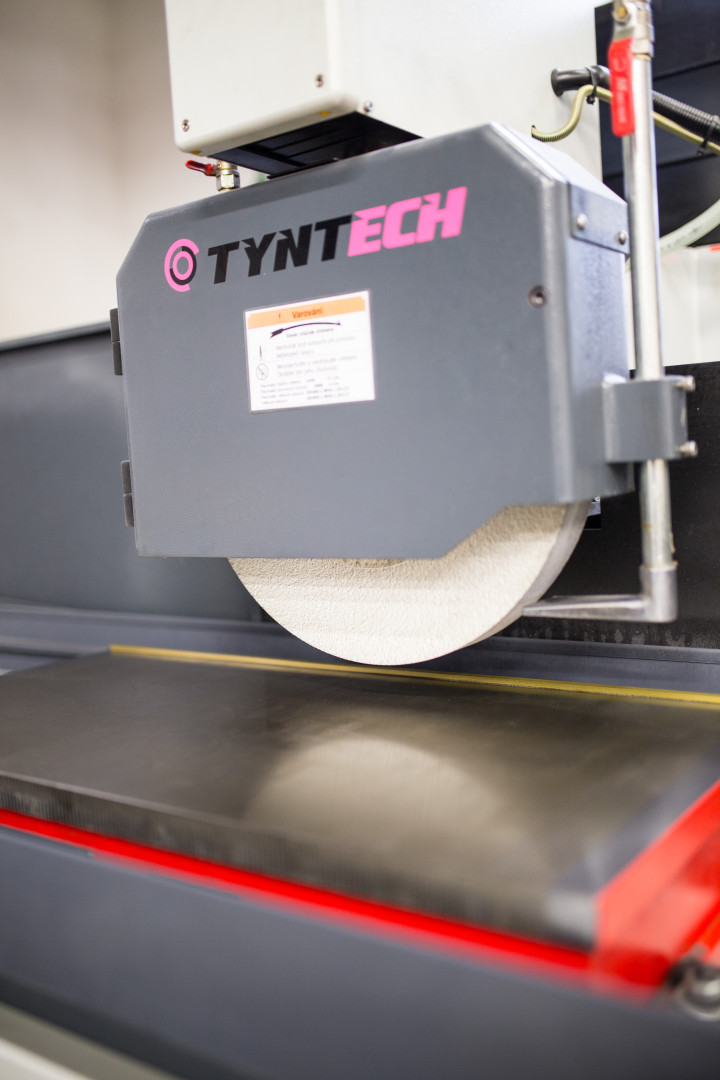

Horizontální bruska naplocho PERFECT PFG-D4080AH
Pracovní rozsah v osách X/Y [mm] 800/400
Max. zatížení [kg] 400
Max. brusná plocha [mm] 400 × 800
Max. vzdálenost středu vřetene od stolu [mm] 550
Hrotový nástrojařský soustruh LINK LPT-1440GH
Průměr sklíčidla [mm] 160
Nožová hlava min. pro 4 nástroje, nebo rychloupínací systém nástroje Ano
Digitální odměřování pro min. 2 osy Ano
Točný průměr nad ložem [mm] 360
Točný průměr nad suportem [mm] 225
Točná délka [mm] 1000
Šířka lože [mm] 190
Otáčky vřetene [ot./min] 80-2000
Vrtání vřetene [mm] 40
Obráběné materiály ocel, hliník, nerez, plast, litina

Chcete si u nás nechat něco vyrobit? Rádi se o to postaráme, dejte nám vědět.
